揭開航攝神秘的面紗
攝影測量為何物
攝影測量是利用光學或數碼攝影機攝影得到的影像，研究和確定被攝物理的形狀、大小、位置、性質和相互關系的一門科學和技術。通俗的說：攝影測量就是通過攝影進行測量。它只是測量的一種方法。
具體的作業過程為：
攝影測量基本原理如下圖所示：
攝影測量分類
（2）航空攝影測量（飛機）
應用
制作4D產品：
（1）數字線劃地形圖（DLG）
數字線劃地形圖是以點、線、面或地圖符號形式表達地形要素的地理信息矢量數據集。就是我們常見的地形圖。
（3）數字正射影像圖（DOM）
（4）數字高程模型（DEM）
（5）三維建筑模型
攝影測量是利用光學或數碼攝影機攝影得到的影像，研究和確定被攝物理的形狀、大小、位置、性質和相互關系的一門科學和技術。通俗的說：攝影測量就是通過攝影進行測量。它只是測量的一種方法。

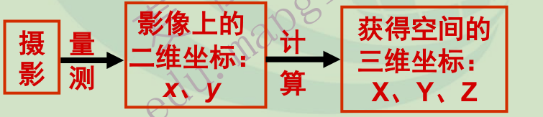

具體的作業過程為：
攝影測量的基本原理

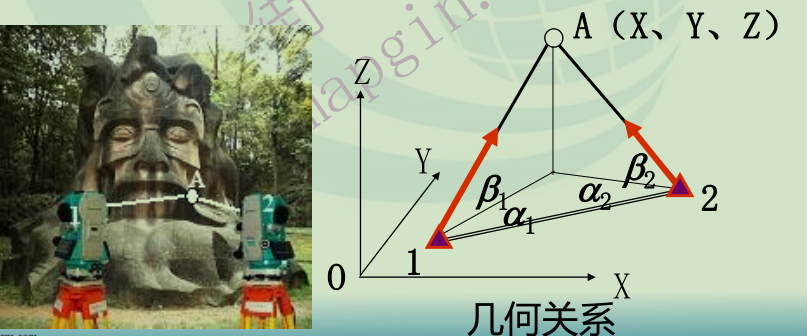

它來源于測量中的 前方交會

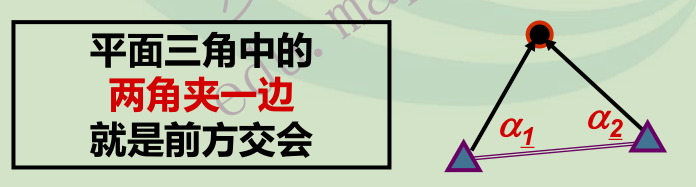

在測量中：前方交會是在兩個已知點1、2上，安置經緯儀，對未知點A測定水平角、垂直角，就能測得未知點坐標A（X、Y、Z）。

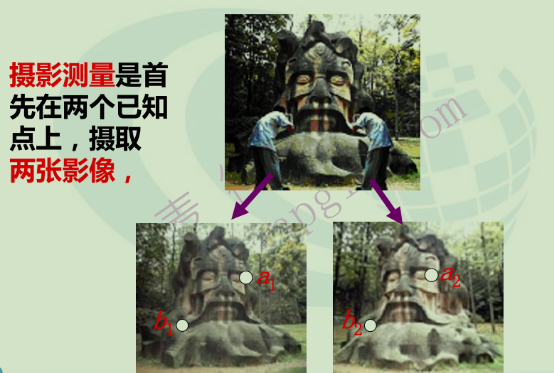

攝影測量基本原理如下圖所示：
攝影測量分類
（1）航天攝影測量（衛星）

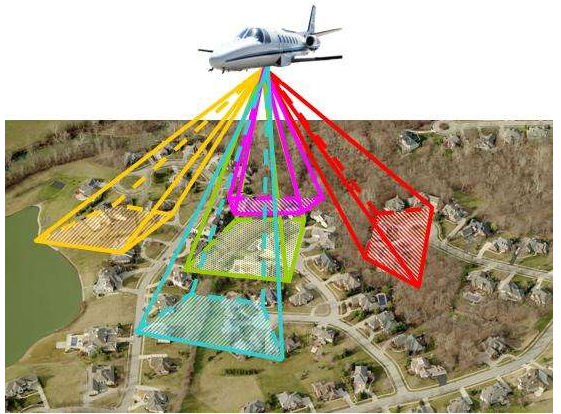

（2）航空攝影測量（飛機）

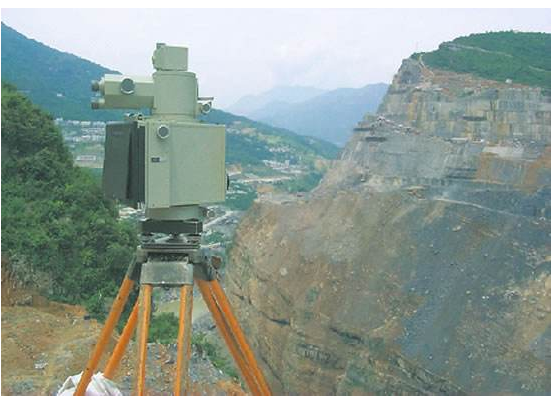

（3）地面攝影測量（近景）
應用
制作4D產品：

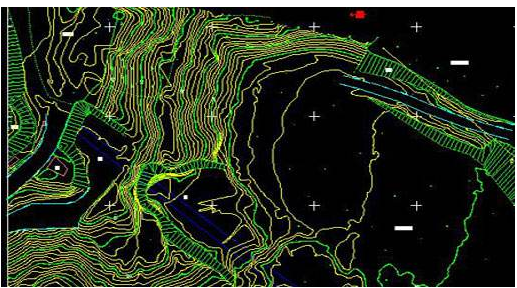

（1）數字線劃地形圖（DLG）
數字線劃地形圖是以點、線、面或地圖符號形式表達地形要素的地理信息矢量數據集。就是我們常見的地形圖。

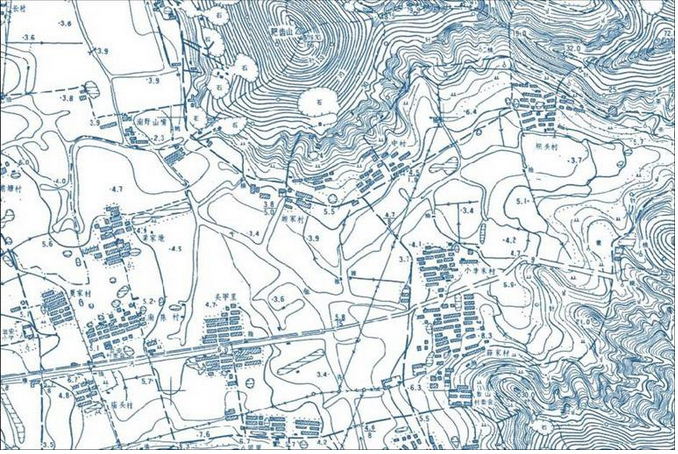

（2）數字柵格地圖（DRG）
數字柵格地圖是根據現有紙質、膠片等地形圖經掃描和幾何糾正及色彩校正后，形成在內容、幾何精度和色彩上與地形圖保持一致的柵格數據集。
數字柵格地圖是根據現有紙質、膠片等地形圖經掃描和幾何糾正及色彩校正后，形成在內容、幾何精度和色彩上與地形圖保持一致的柵格數據集。

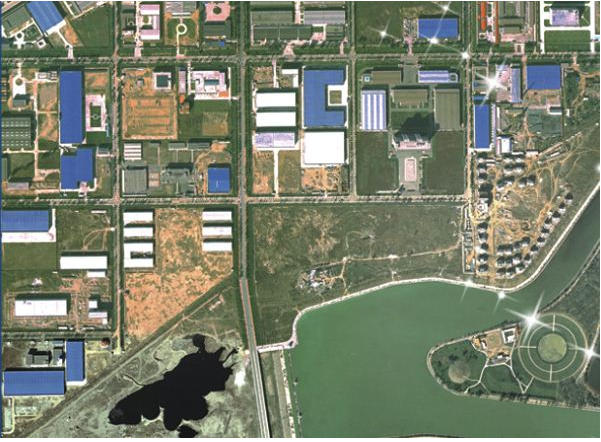

（3）數字正射影像圖（DOM）
DOM是將地表航空航天影像經垂直投影而形成的影像數據集，參照地形圖要求進行裁切整飾，具有像片的影像特征和地圖的幾何精度。

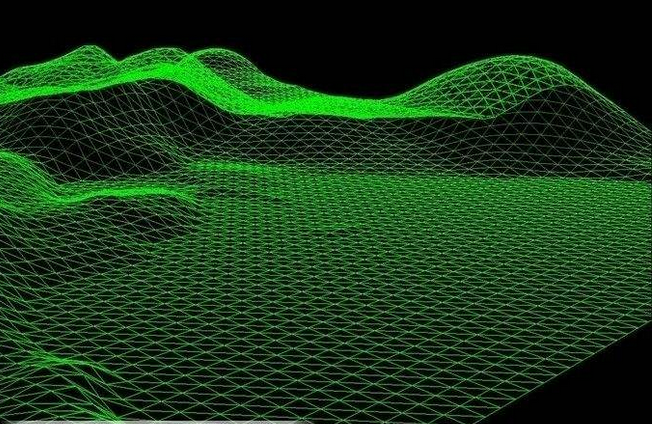

（4）數字高程模型（DEM）
DEM是在一定范圍內通過規則格網點描述地面高程信息的數據集，即用行列號表示格網點坐標，屬性表示高程。
（5）三維建筑模型
基礎地理信息三維模型是地形地貌、人工建（構）筑物等基礎地理信息的三維表達，反映被表達對象的三維空間位置、幾何形態、紋理及屬性等信息。
新技術
（1）GNSS在航攝中的應用
（2）航空攝影導航
（3）輔助空三中的導航
（4）定位定姿系統
（5）三維機載激光掃描
（6）機載側視雷達
（7）低空遙感，也就是我們常說的無人機。
（1）GNSS在航攝中的應用
（2）航空攝影導航
（3）輔助空三中的導航
（4）定位定姿系統
（5）三維機載激光掃描
（6）機載側視雷達
（7）低空遙感，也就是我們常說的無人機。
