一、市政工程常用圖例

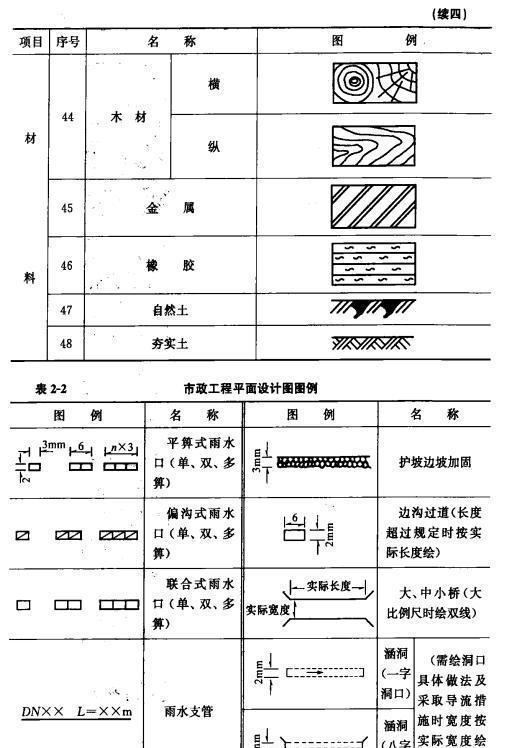

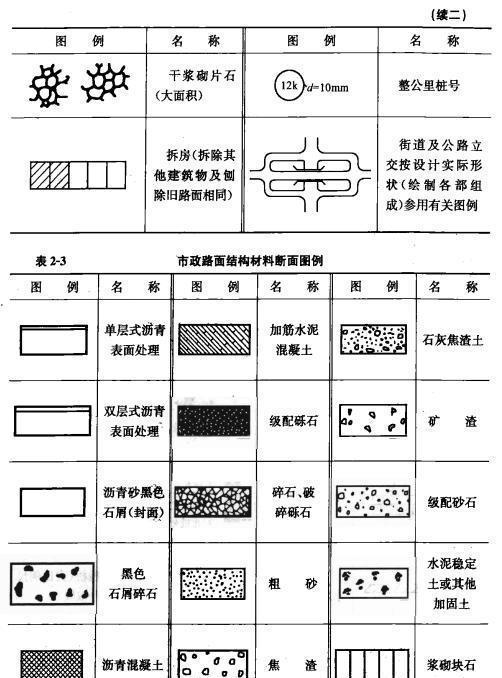

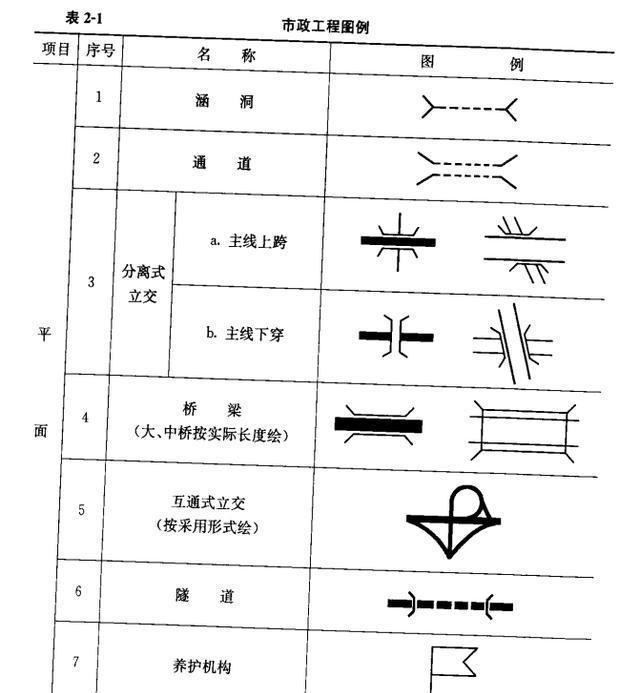

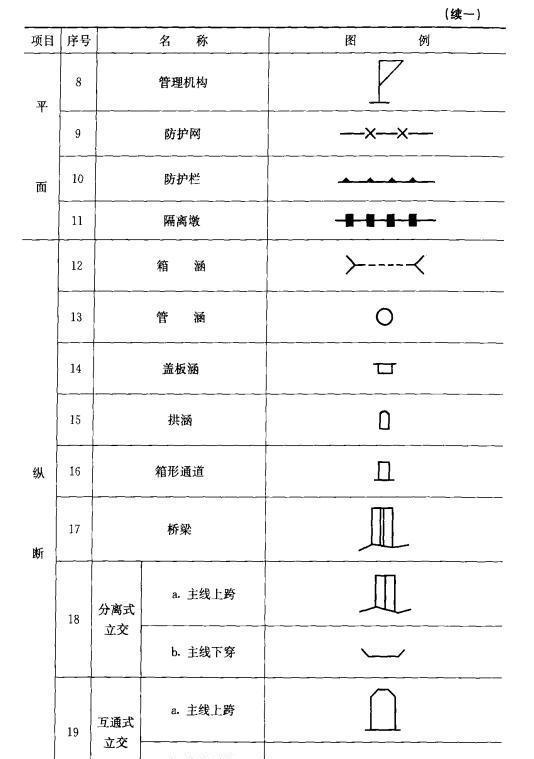

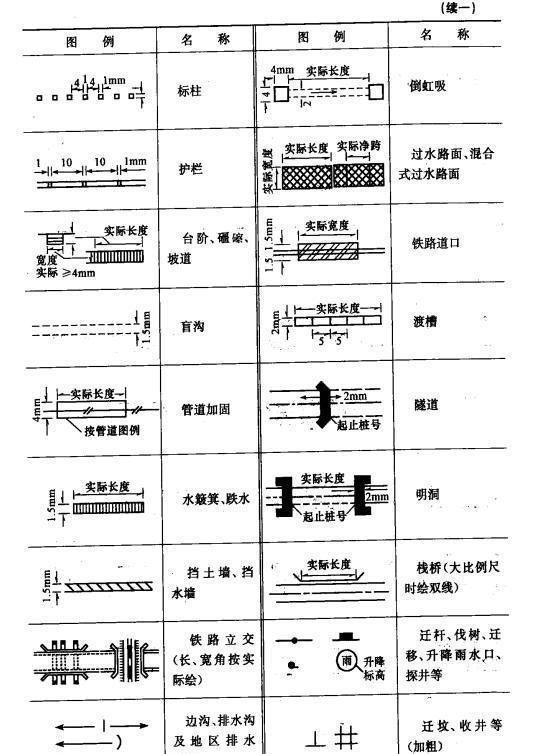

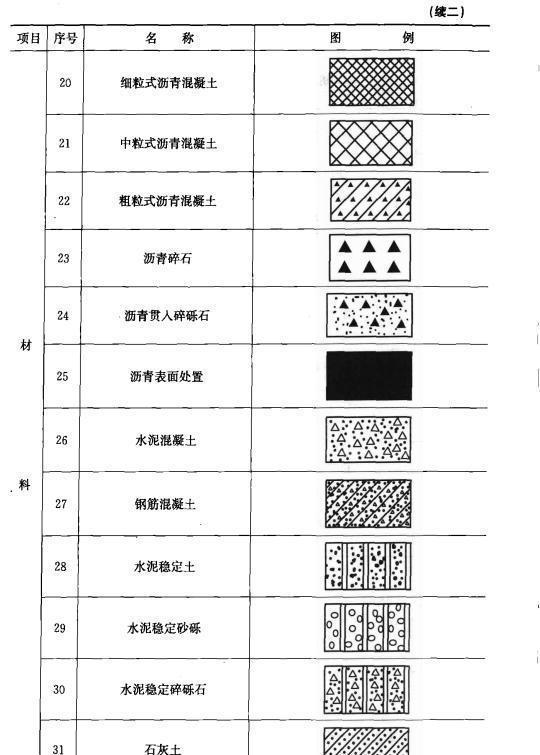

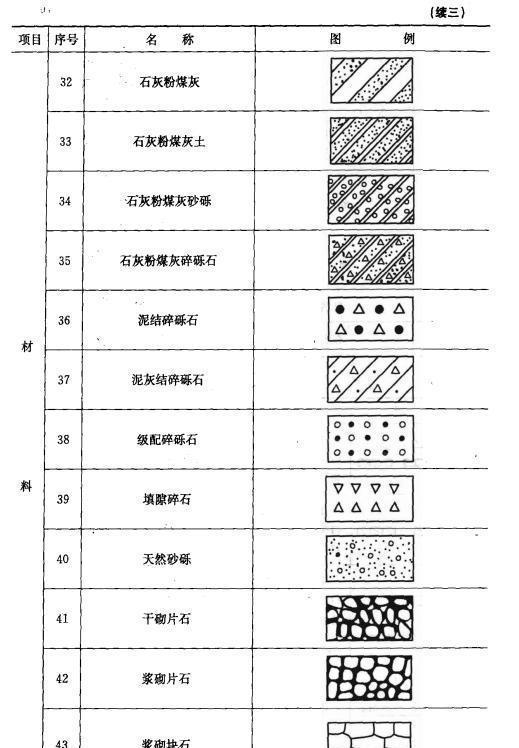

市政工程常用圖例見表2-1~表2-3

表2~1-表2~3

表2-1~表2-3

表2-1~表2-3

表2-1~表2-3

表2-1~表2-3

表2-1~2-3

表2-1~2-3

二、市政工程制圖一般規定

1、圖幅及圖框

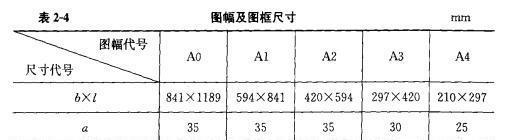

（1）圖幅及圖框尺寸應符合表2-4的規定

表2-4

（2）需要縮微后存檔或復制的圖紙，圖框四邊均應具有位于圖幅長邊，短邊重點的對中標志（圖2-1），并應在下圖框線的外側，繪制一段長100cmm標尺，其分隔為10mm。對中標志的線寬宜采用大于或等于0.5mm，標尺線的線寬宜采用0.25mm的實線繪制（圖2-2）

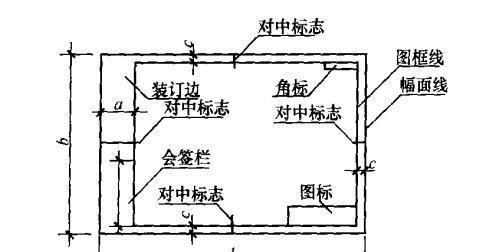

圖2-1 幅面格式

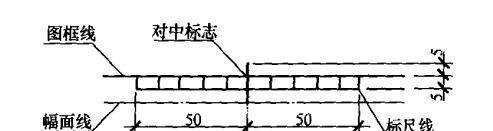

圖2-2 對中標志及標尺（單位：mm）

(3)圖幅的短邊不得加長。長邊加長的長度，圖幅A0， A2，A4應為150mm的整倍數;圖幅A1, A3應為210mm的整倍數。

2.圖線及比！

(1)圖線。

1）圖線的寬度(b)應從2.0,1.4,1.0, 0. 7 , 0.5 , 0.35, 35.0.25， 0. 18, 0. 13(mm)中選取。

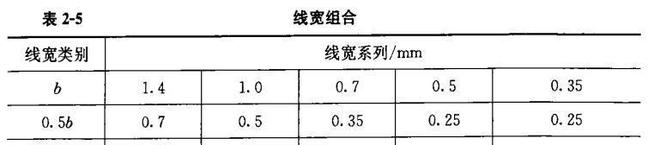

2）每張圖上的圖線線寬不宜超過3種。基本線寬((b)應根據圖樣比例和復雜程度確定。線寬組合宜符合表2-5的規定.

表2-5

注：表中括號內的數字為代用的線寬。

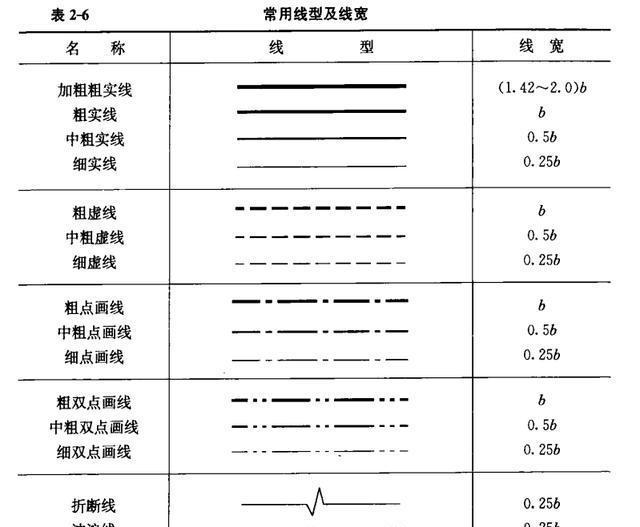

3）圖紙中常用線型及線寬應符合表2-6的規定。

表2-6

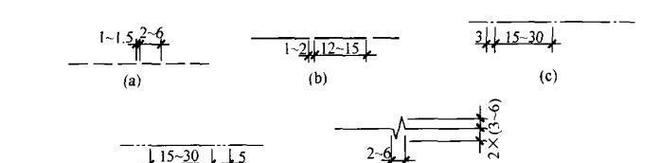

4)虛線、長虛線、點畫線、雙點畫線和折斷線應按圖2-3繪制。

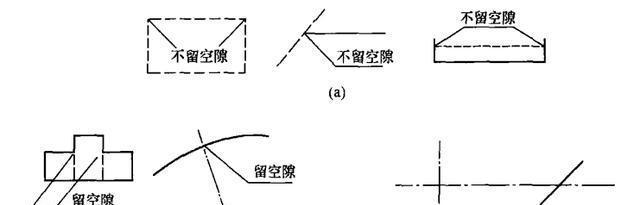

5)相交圖線的繪制應符合下列規定:

①當虛線與虛線或虛線與實線相交時，不應留空隙，見圖2-4(a).

圖2-3 圖線的畫法（單位：mm）

（a）虛線；（b）長虛線；（c）點畫線；（d）雙點畫線；（e）折斷線

②當實線的延長線為虛線時，應留空隙，見圖2-4(b).

③當點畫線與點畫線或點畫線與其他圖線相交時，交點應設在線段處，見圖2-4 (c)。

圖2-4 圖線相交的畫法

（a）虛線與虛線或虛線與實線相交；（b）實線的延長線為虛線；（c）點畫線或點畫線與其他圖線相交

6)圖線間的凈距不得小于0. 7mm,

(2)比例。

1)繪圖的比例，應為圖形線性尺寸與相應實物實際尺寸之比。比例大小即為比值大小，如1，50大于1:100,

2)繪圖比例的選擇，應根據圖面布置合理、勻稱、美觀的原則，按圖形大小及圖面復雜程度確定。

3)比例應采用阿拉伯數字表示，宜標注在視圖圖名的右側或下方，字高可為視圖圖名字高的0.7倍，見圖2-5(a),

當同一張圖紙中的比例完全相同時，可在圖標中注明，也可在圖紙中適當位置采用標尺標注。當豎直方向與水平方向的比例不同時，可用V表示豎直方向比例，用H表示水平方向比例，見圖2-5(b),

圖2-5 比例的標注

（a）比例標注于圖名右側或下方；（b）標尺標注比例

3.尺寸標注

(1)尺寸應標注在視圖醒目的位置。計量時，應以標注的尺寸數字為準，不得用量尺直接從圖中量取。尺寸應由尺寸界線、尺寸線、尺寸起止符和尺寸數字組成。

(2)尺寸界線與尺寸線均應采用細實線。尺寸起止符宜采用單邊箭頭表示，箭頭在尺寸界線的右邊時，應標注在尺寸線之上;反之，應標注在尺寸線之下。箭頭大小可按繪圖比例取值。尺寸起止符也可采用斜短線表示。把尺寸界線按順時針轉45°，作為斜短線的傾斜方向.在連續表示的小尺寸中，也可在尺寸界線同一水平的位置，用黑圓點表示尺寸起止符。

尺寸數字宜標注在尺寸線上方中部。當標注位置不足時，可采用反向箭頭。最外邊的尺寸數字，可標注在尺寸界線外側箭頭的上方;中部相鄰的尺寸數字，可錯開標注。

(3)尺寸界線的一端應靠近所標注的圖形輪廓線，另一端宜超出尺寸線1---3mm。圖形輪廓線、中心線也可作為尺寸界線。尺寸界線宜與被標注長度垂直;當標注困難時，也可不垂直，但尺寸界線應相互平行。

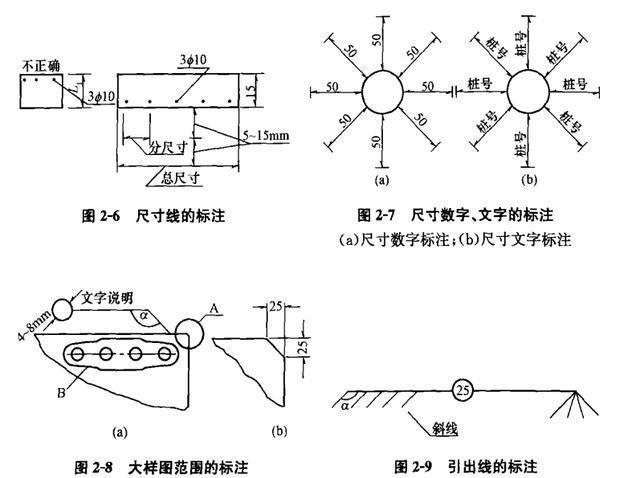

(4)尺寸線必須與被標注長度平行，不應超出尺寸界線，任何其他圖線均不得作為尺寸線。在任何情況下，圖線不得穿過尺寸數字。相互平行的尺寸線應從被標注的圖形輪廓線由近向遠排列，平行尺寸線間的間距可在5-15mm之問。分尺寸線應離輪廓線近，總尺寸線應離輪廓線遠(圖2-6)。

(5)尺寸數字及文字書寫方向應按圖2-7標注。

(6)當用大樣圖表示較小且復雜的圖形時，其放大范圍應在原圖中采用細實線繪制圓形或以較規則的圖形圈出，并用引出線標注(圖2-8)。

(7)引出線的斜線與水平線應采用細實線，其交角a可按90°,120°,135°,150°繪制.當視圖需要文字說明時，可將文字說明標注在引出線的水平線上(圖2-8)當斜線在一條以上時，各斜線宜平行或交于一點(圖2-9)

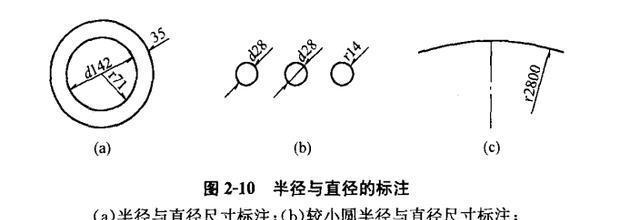

(8)半徑與直徑可按圖2-10(a)標注。當圓的直徑較小時，半徑與直徑可按圖2-10(b)標注;當圓的直徑較大時，半徑尺寸的起點可不從圓心開始，見圖2-10(c)0半徑和直徑的尺寸數字前，應標注“r(R)”或“d(D)"，見圖2-10(b).

圖2-6——圖2-9

圖2-10

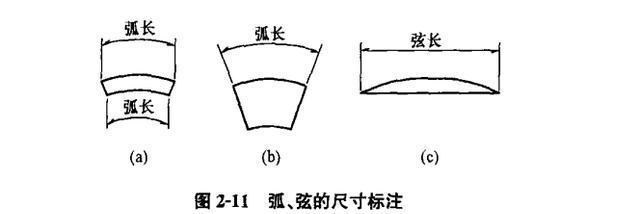

(9)圓弧尺寸宜按圖2-11(a)標注。當弧長分為數段標注時，尺寸界線也可沿徑向引出，見圖2-11(b)。弦長的尺寸界線應垂直圓弧的弦，見圖2-11(c),

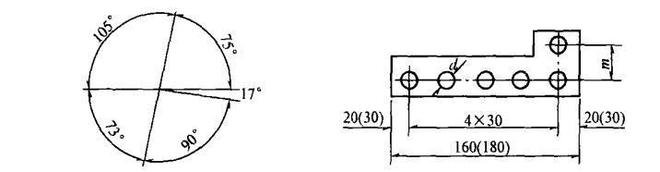

(10)角度尺寸線應以圓弧表示.角的兩邊為尺寸界線。角度數值宜寫在尺寸線上方中部.當角度太小時，可將尺寸線標注在角的兩條邊的外側。角度數字宜按圖2-12標注。

(11)尺寸的簡化畫法應符合下列規定:

1)連續排列的等長尺寸可采用“間距數乘間距尺寸”的形式標注(圖2-13),

圖2-11

2)兩個相似圖形可僅繪制一個。未示出圖形的尺寸數字可用括號表示。如有數個相似圖形，當尺寸數值各不相同時，可用字母表示，其尺寸數值應在圖中適當位置列表示出。

圖2-12——圖2-13

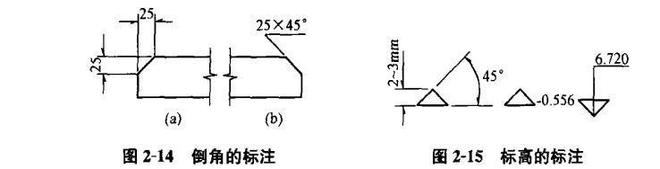

(12)倒角尺寸可按圖2-14 (a)標注，當倒角為45“時，也可按圖2-14(b)標注。

(13)標高符號應采用細實線繪制的等腰三角形表示.高為2--3mm，底角為45°。頂角應指至被注的高度，頂角向上、向下均可。標高數字宜標注在三角形的右邊。負標高應冠以“一”號，正標高(包括零標高)數字前不應冠以“+”號。當圖形復雜時，也可采用引出線形式標注(圖2-15) ,

圖2-14——圖2-15

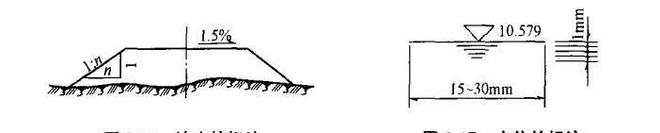

(14)當坡度值較小時，坡度的標注宜用百分率表示，并應標注坡度符號。坡度符號應由細實線、單邊箭頭以及在其上標注百分數組成。坡度符號的箭頭應指向下坡。當坡度值較大時，坡度的標注宜用比例的形式表示，例如I：n(圖2-16)。

(15)水位符號應由數條上長下短的細實線及標高符號組成。細實線間的間距宜為1mm(圖2-17)。

圖2-16——圖2-17
